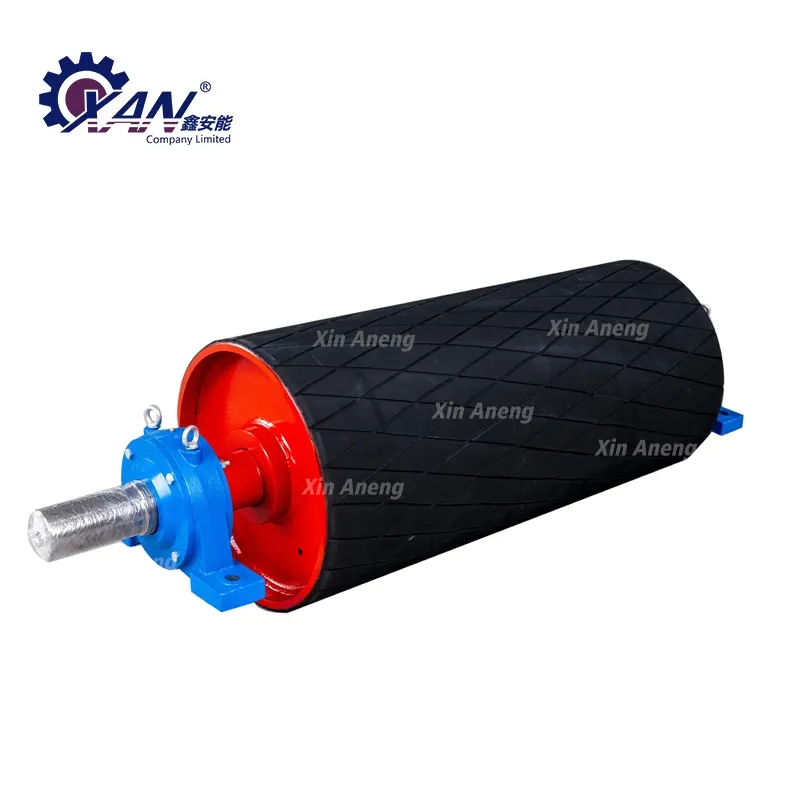

ஜின் அனெங்கின் டிரைவ் கப்பியின் செயலாக்கம் மற்றும் உற்பத்தி தொழில்நுட்பம் மற்றும் பொருட்கள்
1. சிலிண்டர் கார்பன் டை ஆக்சைடு வாயு கவச வெல்டிங் மற்றும் நீரில் மூழ்கிய வில் வெல்டிங் ஆகியவற்றால் பற்றவைக்கப்படுகிறது, மேலும் மன அழுத்தத்தை அகற்ற முழு உடலும் உலை அனீல் செய்யப்படுகிறது. சக்கர வீட்டுவசதி மற்றும் தண்டு ஆகியவற்றுக்கு இடையேயான தொடர்பை உறுதிப்படுத்த உள் துளை சலிப்பு.
2. ஜின் அனெங்கின் டிரைவ் கப்பி தண்டு உயர்தர 45 எஃகு மூலம் ஆனது, இது கரடுமுரடான மற்றும் மீயொலி குறைபாடு சோதிக்கப்படுகிறது, பின்னர் தணித்து மென்மையாக இருந்தது, பின்னர் நன்றாக திரும்பி தரையில் உள்ளது.
3. டிரம்ஸின் தரத்தை உறுதிப்படுத்த, அனைத்து டிரம்ஸும் முழுமையாக ஆய்வு செய்யப்பட வேண்டும், மேலும் டிரம்ஸின் ஒவ்வொரு வெல்டின் தரத்தையும் UT ஆல் ஆய்வு செய்து காப்பகப்படுத்த வேண்டும். கீழே உள்ள வெல்ட்களை வண்ணமயமாக்குவதன் மூலம் ஆய்வு செய்ய வேண்டும். ஏதேனும் குறைபாடுகள் இருந்தால், அவை கார்பன் ஆர்க் க ou கிங் மூலம் சரியான நேரத்தில் அகற்றப்பட வேண்டும், பின்னர் மீண்டும் வெல்ட் செய்யப்பட வேண்டும்.
4. மென்மையான செயல்பாட்டை உறுதி செய்வதற்காக, டிரம் ஒரு நிலையான இருப்பு சோதனை நிலைப்பாடு மூலமாகவும் வைக்கப்பட்டுள்ளது, மேலும் நிலையான தேவைகளுக்கு இணங்க நிலையான இருப்பு சோதனைகள் மேற்கொள்ளப்பட்டுள்ளன. நிலையான சமநிலை சோதனை G40 மட்டத்தின்படி நடத்தப்படுகிறது.
5. ஜின் அனெங்கின் டிரைவ் கப்பி மீது குறைபாடு கண்டறிதலைச் செய்ய எங்கள் நிறுவனம் மீயொலி குறைபாடு கண்டுபிடிப்பாளர்களைப் பயன்படுத்துகிறது.
1. அனைத்து டிரைவ் கப்பி மேற்பரப்பும் பிரிஸ்மாடிக் காஸ்ட் ரப்பரால் ஆனது. மேற்பரப்பு ரப்பர் அடுக்கு வல்கனைஸ் செய்யப்பட்ட ரப்பர் மூடியால் உருவாகிறது. மேற்பரப்பு ரப்பர் அடுக்கின் தடிமன் 14 மி.மீ க்கும் குறைவாக இல்லை, மேலும் மேற்பரப்பு ரப்பர் அடுக்கின் கடினத்தன்மை கரையில் 70 டிகிரிக்கு குறைவாக இல்லை.
2. டிரைவ் கப்பி மேற்பரப்பு மென்மையானது மற்றும் பசை மூடப்படவில்லை.
3. பிசின் அடுக்கு நீக்குதல் மற்றும் கொப்புளம் போன்ற குறைபாடுகள் இல்லாதது என்று உத்தரவாதம் அளிக்கப்படுகிறது. மேல் பசை மற்றும் கீழ் பசை ஆகியவற்றின் இயற்பியல் மற்றும் இயந்திர பண்புகள் GB10595-2017 இல் தொடர்புடைய விதிமுறைகளுக்கு இணங்குகின்றன.
டிரம் கூடிய பிறகு, வெளிப்புற வட்டத்தின் ரேடியல் ரன்அவுட் சகிப்புத்தன்மை கீழே உள்ள அட்டவணையில் உள்ள தேவைகளுக்கு இணங்க வேண்டும்.
அலகு ： மிமீ
|
கப்பி |
200 ～ 800 |
1000 ～ 1600 |
1800 |
|
|
ரேடியல் வட்ட ரன்அவுட் சகிப்புத்தன்மை |
பூசப்படாத கப்பி கப்பி |
0.6 |
1.0 |
1.5 |
|
பின்தங்கிய கப்பி |
1.1 |
1.5 |
2.0 |
|
கப்பி தாங்கு உருளைகள் ஃபாக் அல்லது எஸ்.கே.எஃப் தாங்கு உருளைகள்.
டிரம் வெளிப்புற வட்டத்தின் டிரம்-ரேடியல் ரன்அவுட்டின் முக்கிய தொழில்நுட்ப அளவுருக்கள்
வால் வளைவு கப்பி
φ≤800 மிமீ .1.05 மிமீ
Φ 800 மிமீ .1.40 மிமீ
டிரைவ் கப்பி
φ≤800 மிமீ .1.05 மிமீ
Φ 800 மிமீ .1.40 மிமீ
| B | D | A | L | எல் 1 | எல் 2 | K | M | N | Q | P | H | h | எச்.எல் | d | பி 1 | டி.எஸ் | உருட்டல் அச்சு
|
பளபளப்பான ரோல்
|
ரப்பரில் உருட்டவும்
|
| 500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
| 650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
| 650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
| 800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
| 800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
| 800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
| 1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
| 1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
| 1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
| 1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
| 1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
| 1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
| 1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
| 1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
| 1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
| 1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
| 1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
எங்கள் நிறுவனத்தில் ஒரு விரிவான தர உத்தரவாத முறை உள்ளது. உற்பத்தி தொடங்குவதற்கு முன், இந்த திட்டத்திற்கான விரிவான தர உத்தரவாத திட்டத்தை நாங்கள் சமர்ப்பிப்போம். இந்தத் திட்டத்தில் தர உத்தரவாத நடைமுறைகள், நிறுவன முறைகள், சம்பந்தப்பட்ட பணியாளர்களின் தகுதிகள் மற்றும் வடிவமைப்பு, கொள்முதல், உற்பத்தி, போக்குவரத்து, நிறுவல், ஆணையிடுதல் மற்றும் பராமரிப்பு போன்ற திட்ட தரத்தை பாதிக்கும் அனைத்து நடவடிக்கைகளுக்கான கட்டுப்பாடுகளும் அடங்கும். தர உத்தரவாத நடவடிக்கைகளுக்கு பொறுப்பான பணியாளர்களை நாங்கள் அர்ப்பணித்துள்ளோம்.
1. கருவிகளின் பட்டியல் மற்றும் கட்டுப்பாடு;
2. வாங்கிய உபகரணங்கள் அல்லது பொருட்களின் கட்டுப்பாடு;
3. பொருட்களின் கட்டுப்பாடு;
4. சிறப்பு செயல்முறைகளின் கட்டுப்பாடு;
5. ஒரு தள கட்டுமான மேற்பார்வை;
6. அளவு சாட்சி புள்ளிகள் மற்றும் அட்டவணைகள்.
